2026.05.20征图日记18（说好的open house呢？）

今天先改了App的名字，之前拼错了是Focusight不是Foucsight，之后就和mentor在进行最后的调整

改完了之后就回去自己位置刷力扣了

感觉这个App不是要用来展示的，现在也没有说去展示现场调试，或者通知我们啥的，玩我呢！？

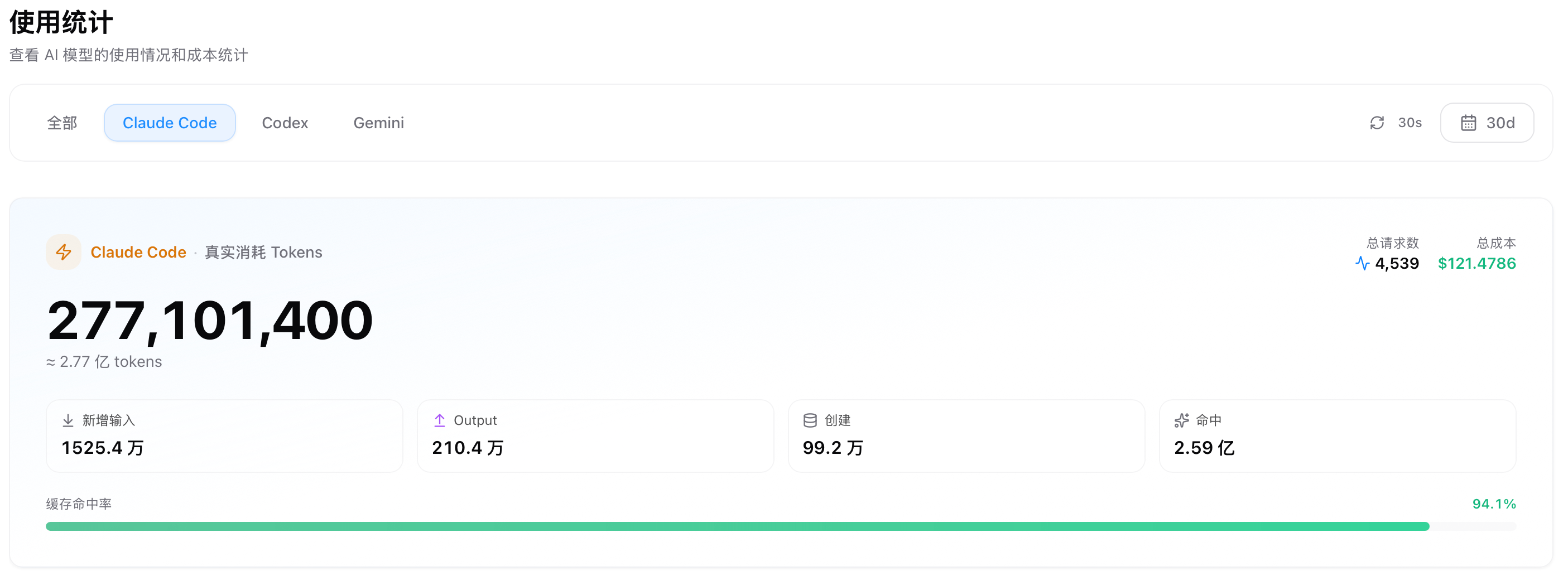

还有一件事就是公司在马来西亚有办事处，所以打算用马来的同事订阅claudecode，再想办法搭一个中转站到国内，听说实习生好像也能用，酥胡～

LiDAR理论上是依靠飞行时间差来计算距离的，所以距离越近误差越大，所以在10-20cm这个距离的误差是很大的，但恰巧因为缺陷很小，app的拍摄距离也落到了这个区间，所以用iphone来测量微小缺陷面积本来就不合适，硬件层面的误差就能把你耗死

和Ai合作的时候要特别注意Ai的谄媚性，是指你在修改方案的时候，无论你说什么，Ai都会找到你这个方案的亮点，从而对你进行附和。从而让你忽略掉一些方案设计上的缺陷，这些缺陷在Ai的上下文不全的情况下，Ai是无法判断的，这个时候是需要你自己注意并进行判断

字符串解码

class Solution {
public:
    string decodeString(string s) {
        int n = s.size();
        // <左括号前的倍数, 左括号前的字符串>
        stack<pair<int, string>> stk;
        int time = 0;    // 记录当前的倍数（注意初始化为 0）
        string res = ""; // 记录当前的字符串
        for (int i = 0; i < n; ++i) {
            char c = s[i];
            if (c >= '0' && c <= '9') {
                // 处理多位数字
                time = time * 10 + (c - '0');
            } else if (c >= 'a' && c <= 'z') {
                // 如果是字母，直接加到当前 result 里
                res += c;
            } else if (c == '[') {
                // 遇到 '['，开始存档，并清空当前状态给括号内使用
                stk.push({time, res});
                res = "";
                time = 0;
            } else if (c == ']') {
                // 遇到 ']'，提取存档
                auto Pair = stk.top();
                stk.pop();
                // 将括号里的内容 (也就是现在的 result) 翻倍
                string tmp = "";
                for (int j = 0; j < Pair.first; j++)
                    tmp += res;
                // 拼接到进括号前的历史字符串后面，成为新的 result
                res = Pair.second + tmp;
            }
        }
        return res;
    }
};

---

今日工作内容

1. 将 App 内所有品牌文案从 征图/ZhengtuVision 改为 Focusight Vision，修改 app.json、Info.plist、LaunchScreen.storyboard、AppDelegate.mm。

2. 修复 Swift 原生相机模块距离显示硬编码中文，改为通过 React props 传入 i18n 字符串。修复历史记录和结果页缺陷数量摘要未国际化问题。

3. 从设置页移除标定法和距离法选项，开启缺陷面积测量后直接走 LiDAR。核心计算代码和 CalibrationOverlay 组件保留不动。

4. ImageCropPicker 默认 width/height 为 200×200，导致所有裁切/未裁切图片都被缩放到 200×150，缺陷 mask 像素数偏差 10 倍，面积测量严重不准。修复：openCropper 和 openPicker 中显式设置 width: 400, height: 300。同时将推理提示文案统一为’正在推理中…’。(这个修改之后还是不准后续还需修改)

5. 将缺陷测量方法从根据掩膜像素积分改为根据深度图像素积分，具体方案在 “上下文摘要：缺陷面积测量深度像素积分方案” 中

下阶段计划

1. 继续优化App交互与测量

---

上下文摘要：缺陷面积测量深度像素积分方案

生成时间：2026-05-20

---

一、涉及的关键文件

层	文件	职责
Swift	mobile/ios/UnifiedCameraModule.swift	统一相机：单 AVCaptureSession 双输出（RGB+LiDAR）
Swift	mobile/ios/DepthCaptureModule.swift	独立 LiDAR 模块：预热、单帧快照、连续流（legacy）
ObjC	mobile/ios/UnifiedCameraModule.m	RN bridge
ObjC	mobile/ios/DepthCaptureModule.m	RN bridge
TS 封装	mobile/src/native/UnifiedCamera.ts	capturePhotoWithDepth() 零时差采集
TS 封装	mobile/src/native/DepthCapture.ts	独立 LiDAR TS 封装（legacy）
TS 工具	mobile/src/utils/depthTransform.ts	深度图裁剪：RGB cropRect → 深度坐标系映射
TS 工具	mobile/src/utils/image.ts	图片压缩（仅长边 >4096 时生效）
TS 核心	mobile/src/utils/measurement.ts	面积计算引擎：三种测量方法 + 逐缺陷面积（已改动）
TS 类型	mobile/src/types/measurement.ts	AreaResult、CalculationContext、MeasurementSession 等
页面	mobile/src/screens/CaptureScreen.tsx	拍照→裁剪→压缩→存图+深度到 store
页面	mobile/src/screens/ResultScreen.tsx	调用面积计算，传给 AreaDisplay 和 DetectionList
页面	mobile/src/screens/ConfigScreen.tsx	downscale 参数（1-4）设置界面
组件	mobile/src/components/result/AreaDisplay.tsx	总面积展示面板
组件	mobile/src/components/result/DetectionList.tsx	逐缺陷面积列表
Store	mobile/src/store/inferenceStore.ts	fx/fy、depthSnapshot、measurementSession 存储
Store	mobile/src/store/settingsStore.ts	measureAreaEnabled 开关
后端	backend/app/core/pipeline.py	downscale 参数生效位置（width//=downscale）
后端	backend/app/utils/image_io.py	downscale_if_needed（仅长边 >4096 时自动缩放）
后端	backend/app/services/inference_service.py	推理服务编排，返回 image_size（已 downscale 后）

---

二、完整数据流

1. 拍照                 unifiedCamera.capturePhotoWithDepth()
                           ↓                    ↓
                      RGB 4032×3024        LiDAR 深度 256×192
                           ↓                    ↓
2. 用户裁剪             ImageCropPicker: 400×300   deriveDepthCropFromCropRect
                           ↓                    ↓
3. 压缩/裁切            compressImage(空操作)    cropDepthData(深度同步裁切)
                           ↓                    ↓
4. 存 Store             setImage + setDepthSnapshot + setFx/setFy
                           ↓
5. 送后端推理             POST /detect (image + downscale + ...)
                           ↓
6. 后端处理              bytes_to_ndarray → downscale_if_needed(空操作，400远小于4096)
                           pipeline.py: width=400//downscale, height=300//downscale
                           ↓
7. 模型推理              GroundingDINO + TRT → 掩膜 + bboxes
                           ↓
8. 返回前端              DetectResponse { image_size: (w_downscaled, h_downscaled), segmentation.data, detections }
                           ↓
9. 面积计算              用户点击「测定缺陷面积」
                           ↓
                    perPixelIntegrate(掩膜, 深度图, fx_depth, fy_depth)
                           ↓
                    掩膜像素 → 双线性投票 → 深度像素桶 → 积分面积
                           ↓
                    AreaDisplay + DetectionList 展示

---

三、之前的方案是什么

3.1 积分框架：掩膜像素为单位

旧 perPixelIntegrate 的核心逻辑（measurement.ts 旧版）：

for (let my = 0; my < maskH; my++) {
  for (let mx = 0; mx < maskW; mx++) {
    if (mask.rgba[...] <= 128) continue;
    totalCount++;

    const dx = Math.round(mx * (depthW / maskW));  // 最近邻映射
    const dy = Math.round(my * (depthH / maskH));

    const z = depthLookupWithFallback(depthData, dx, dy); // 回退搜索
    if (z > 0) {
      areaSum += z * z / (fx * fy);  // ← 深度内参直接代入
      depthSum += z;
      validCount++;
    }
  }
}

循环以掩膜像素为粒度，每个缺陷掩膜像素累加一次 Z²/(fx_depth × fy_depth)。

3.2 像素映射：最近邻 + 回退搜索

depthLookupWithFallback：先查目标深度像素的 Z 值，无效时向外扩展最多 3 像素搜索有效深度值（曼哈顿环状搜索），跨过深度不连续面时可能取到错误表面的深度。

3.3 内参：深度摄像头的 fx_depth/fy_depth

fx/fy 来自 DepthFrameProcessor（Swift），从 depthData.cameraCalibrationData.intrinsicMatrix 提取并按深度图实际分辨率缩放。

---

四、旧方案有什么缺点

4.1 核心 Bug：漏乘分辨率缩放因子

Z²/(fx_depth × fy_depth) 是一个深度像素的物理面积，而循环遍历的是掩膜像素。两者覆盖相同 FOV 但分辨率不同：

场景	掩膜分辨率	深度图分辨率	每个掩膜像素面积是深度像素面积的
downscale=1	400×300	152×114	0.144 倍
downscale=2	200×150	152×114	0.578 倍
downscale=4	100×75	152×114	2.31 倍

每个掩膜像素应该累加的是 Z²/(fx_mask × fy_mask)，而非 Z²/(fx_depth × fy_depth)。两者关系：fx_mask = fx_depth × (maskW/depthW)。

缺失的修正因子：(depthW × depthH) / (maskW × maskH)。当前漏乘，导致面积结果随 downscale 参数变化——同一块物理缺陷，换个参数面积就变。

downscale	面积偏差
1	高估约 6.9 倍
2	高估约 1.7 倍
4	低估约 57%

4.2 回退搜索可能取错深度

depthLookupWithFallback 在目标深度像素无效时向外扩展 3 像素。缺陷位于物体边缘时，回退可能跨越深度不连续面，取到背景的深度而非缺陷所在表面的深度。

4.3 深度噪声被平方放大但无抵消机制

逐像素 Z² 累加，每个像素的独立测量噪声被平方放大后累加（而不是通过平均来抵消）。改用深度像素方案后，多个掩膜像素共享一个 Z 值，等效于对噪声做了局部分组平均。

4.4 其他误差源（方案改进不涉及的）

以下误差源属于 LiDAR 硬件的根本性限制，本文讨论的方案改动不直接解决，但深度像素方案的覆盖率诚实反映了数据质量：

因素	影响程度	说明
深度图分辨率低（~256×192）	高	空间精度受限于 LiDAR 传感器
LiDAR 深度噪声	中	~1cm 精度，Z² 放大误差
Float32→Uint16 量化	中低	亚毫米精度丢失
表面倾斜未补偿	中低	公式假设表面垂直于光轴
RGB-LiDAR 基线视差	中低	两个传感器有物理位置差

---

五、如何改进（两种可选方案）

方案 A：掩膜像素方案（加缩放因子）

保持现有循环结构，在面积累加后乘修正因子：

area = Σ z²/(fx_depth × fy_depth) × (depthW × depthH) / (maskW × maskH)

优点：改动量最小，一行代码。

缺点：

• 公式不直观，修正因子容易在后续维护中被遗漏
• 仍需推导 fx_mask（多一环变换）
• 回退搜索问题依旧
• 广角主摄的 RGB 相机没有工厂标定内参可用（见第九节）

方案 B：深度像素方案（推荐，已采用）

改变积分框架：以深度像素为积分单位，掩膜像素”投票”到深度像素桶中。

优点：

• 内参直接用深度摄像头的工厂标定值，无需推导
• 分辨率比例内嵌在 coverage 中，不会遗漏
• 无效深度直接跳过，覆盖率真实，不猜测
• 推导链短，维护风险低

缺点：改动量较大（需重写积分循环），需要额外的深度像素桶数组（~17KB 内存）。

两种方案数学等价，差异在工程属性而非计算结果。

---

六、改进后的方案是什么

6.1 核心算法：双线性投票 + 深度像素积分

第一步：初始化深度像素权重桶
    bucket = new Float64Array(depthW × depthH)

第二步：遍历掩膜缺陷像素，按双线性权重投票
    for each mask pixel (mx, my) where mask > 128:
        fx_coord = mx × (depthW / maskW)   // 深度图浮点坐标
        fy_coord = my × (depthH / maskH)

        ix0 = floor(fx_coord), iy0 = floor(fy_coord)
        ix1 = min(ix0+1, depthW-1), iy1 = min(iy0+1, depthH-1)
        wx = fx_coord - ix0, wy = fy_coord - iy0

        bucket[iy0][ix0] += (1-wx)(1-wy)   // 左上
        bucket[iy0][ix1] += wx(1-wy)       // 右上
        bucket[iy1][ix0] += (1-wx)wy       // 左下
        bucket[iy1][ix1] += wx·wy          // 右下

第三步：以深度像素为单位积分面积
    for each depth pixel (di, dj):
        weight = bucket[dj][di]
        if weight == 0 || Z(di, dj) <= 0: continue

        area += weight × Z² / (fx_depth × fy_depth)

6.2 双线性权重的作用

掩膜像素在深度图坐标系中是一个 sub-pixel 矩形（宽 scaleX，高 scaleY），该矩形可能与最多 4 个深度像素相交。双线性分配按几何占地比例划分权重，权重之和恒为 1。相比最近邻（整颗分配给一个深度像素），双线性在边缘处平滑过渡，不同 downscale 下面积更稳定。

     dx=76     dx=77
      ┌────────┬────────┐
dy=57 │   A    │   B    │
      │  ┌────┼──┐     │  ← 掩膜像素对应的 sub-pixel 矩形
      │  │    │  │     │     按与 A/B/C/D 相交面积比例分配权重
      │  └────┼──┘     │
      ├────────┼────────┤
dy=58 │   C    │   D    │
      └────────┴────────┘

6.3 为什么面积不随 downscale 变化

假设某个深度像素对应物理区域内有 10 处缺陷：

downscale	maskW×maskH	该区域掩膜像素数 N	N/总掩膜像素/pixelPerDepth	fraction
1	120000	10	10/6.93	1.44
2	30000	~2.5	2.5/1.73	1.44
4	7500	~0.625	0.625/0.43	1.44

N 和 pixelsPerDepthPixel 随 downscale 同比例缩放，fraction 恒定，面积不变。

---

七、为什么要这么改（深度像素 > 掩膜像素的七个理由）

#	理由	掩膜像素方案	深度像素方案
1	内参来源	需推导 fx_mask = fx_depth × (maskW/depthW)	直接用工厂标定 fx_depth
2	公式自洽性	z²/(fx×fy) × 修正因子 不直观	coverage × Z²/(fx×fy) 匹配物理直觉
3	分辨率比例	显式乘因子，容易遗漏	内嵌在 bucket 的 fraction 中
4	回退搜索	需要外扩 3 像素，可能取错深度	无效深度直接跳过，不猜测
5	覆盖率语义	被回退搜索高估	真实反映深度数据可用性
6	推导链	fx_depth → fx_mask → 修正因子 → 积分（3 步）	fx_depth → 积分（1 步）
7	维护性	高（当前 bug 就是证据）	低

---

八、具体是如何改动的

改动文件：mobile/src/utils/measurement.ts，三处变更，调用方接口不变。

8.1 删除：depthLookupWithFallback 函数（原 128-152 行）

不再需要回退搜索，深度无效像素直接跳过。该函数无其他调用方。

8.2 重写：perPixelIntegrate（原 159-228 行）

	旧	新
循环单位	掩膜像素	先掩膜像素（投票），再深度像素（积分）
像素映射	最近邻 Math.round(mx*scaleX)	双线性分配到四个邻近深度像素
Z 获取	depthLookupWithFallback 回退搜索	直接从深度数组索引
面积累加	z²/(fx×fy) 裸值	weight × z²/(fx×fy)，weight 隐含分辨率修正
深度无效处理	回退搜索取邻近值	跳过不累加，覆盖率降低反映真实数据质量

8.3 重写：perPixelIntegrateBbox（原 233-273 行）

同理改动，但 bucket 范围限定在 bbox 对应的深度像素区域（局部桶，减少内存分配）。

8.4 不改的部分

• calculateArea — 调用接口不变，内部仍调用 perPixelIntegrate
• calculatePerDetectionAreasLidar — 调用接口不变，内部仍调用 perPixelIntegrateBbox
• 标定法（calibrateArea、calculateCalibratedArea）、距离法（distanceArea）
• 掩膜解码（countDefectPixels、getMaskData、countPixelsInBbox）
• 深度解码（decodeDepthUint16）
• ResultScreen、AreaDisplay、DetectionList 等 TSX/组件

8.5 验证

cd mobile && npm run lint  # 通过，零错误
npm run typecheck            # 通过，零错误

---

九、硬件背景

9.1 使用的摄像头

builtInLiDARDepthCamera，对应后置广角主摄（Wide），超广角和长焦完全不参与。

9.2 分辨率

广角主摄照片：4032×3024（约 12MP）。LiDAR 深度图：约 256×192。

9.3 时空对齐

RGB 和 LiDAR 封装在同一逻辑设备中（builtInLiDARDepthCamera），共享时钟源。单个 AVCaptureSession 同时输出 AVCapturePhotoOutput 和 AVCaptureDepthDataOutput，硬件层面同步触发，出厂做过 RGB-LiDAR 联合几何标定。深度图返回时已 warp 对齐到 RGB 坐标系。

9.4 RGB 内参为什么拿不到

Apple 只为深度数据流提供 cameraCalibrationData（AVDepthData 属性），内含 intrinsicMatrix（工厂逐台标定的深度摄像头内参）。广角主摄的 RGB 照片流没有等价接口，只能反推（从 sensor 尺寸或 FOV 计算设计值，精度低于工厂标定）或硬编码（按机型维护型号表）。深度像素方案绕开了这个限制，直接使用深度摄像头的出厂标定内参。

---

十、相关文档

• .trellis/tasks/05-20-depth-pixel-integration/prd.md — PRD 需求文档
• .trellis/tasks/05-20-depth-pixel-integration/research/why-depth-pixel.md — 深度像素方案详解
